1. 产品介绍

1.1 产品概述

1.1.1 系统产生背景

废气中总挥发性有机物（VOCs）在线监测系统的低成本和免维护的需求，基于光离子化监测（PID）或者电化学原理设计，可测量出甲烷、乙烷和丙烷之外的几百种挥发性有机物。同时，针对废气中成分复杂、粉尘多的特点，产品的取样预处理系统常用了高温取样伴热、深度冷凝除水和多级过滤技术，即保证了测量的正确性，由有效的克服了传统PID法容易收颗粒物和水污染的缺点。

固定污染源挥发性有机物VOCs在线监测系统可对固定污染源、厂界、园区的挥发性有机物VOCs气体进行实时监测，统一采集、分析、保存数据，实时反映污染排放情况。该VOCs自动监测报警系统主要功能有在线监测、数据处理、数据联网等功能。

固定污染源挥发性有机物VOCs在线监测系统应用行业：VOCs排放监测主要涉及石油化工、有机化工、制药制造、工业涂装、机械制造、包装印刷、电子生产、合成革、涂料油漆、服装加工、家具制造、胶黏剂、制鞋、油品储运的行业。同时排放具有无组织逸散和有组织固定污染源排放、污染物质种类多、浓度变化大、排放时间不确定等特点。VOCs自动监测报警系统可实时联系提供VOCs总量及各行业重点监测因子数据，并与环保局主管部门实时在线联网，实现VOCs总量减排实时监控及排污收费等功能。

VOCs有组织排放在线监测总有机物分析、无组织排放、VOCs烟气废气在线监测；VOCs回收、整理前/后的在线监测中的总有机物分析； 热电厂循环流化床锅炉用于燃烧控制室的烟道气体监测；钢铁厂轧钢加热炉用于解决降低氧化烧损或脱碳层厚度时的炉气气氛检测；全氢热处理炉用于检测辐射管是否烧穿漏气；汽车尾气排放检测； 其他工业窑炉及垃圾焚烧炉废气监测。工业排放有机挥发性废气； 排放管道中总碳氢化合物(THC)及非甲烷总烃(NMHX)、苯类、二甲基甲酰胺、烷类、烯类及环状芳香族碳氢化合物的定量定性分析；工业区或化工区复杂有毒有害有机物； 污染源VOCS在线监测；恶臭类有机硫化物在线监测；厂界多点无组织排放在线监测

1.1.2 VOCs在线监测产品概述

    VOCs是挥发性有机化合物，按其化学结构可以分为烷类、芳烃类、脂类、醛类和其他等，最常见的气体组 分为苯、甲苯、二甲苯、苯乙烯、三氯乙烯、三氯甲烷、三氯乙烷、二异氰酸酯（TDI）等等，这些气体在喷漆、石化、化工、制鞋、印刷、电子、服装干洗、石油、建筑等行业均有排放,TVOC对人体的伤害很大，会引起慢性中毒，损害肝脏和神经系统，甚至会导致一些疾病的产生。TVOCs在线监测仪适用于烟气TVOC有组织排放和环境大气TVOC无组织排放监测场合。

    VOCs在线监测仪是一款集互联网技术、传感器技术、嵌入式技术、数据采集储存技术、数据库技术等高应用技术为一体的综合性新型仪器。可实现多方实时监管、实时报警、实时数据无线上传及记录、数据黑匣子等功能。

1.1.3 VOCs在线监测功能与特点

1） 采用ARM架构芯片，拥有足够的运算能力，同时降低功耗，系统运行稳定。并使用4G网络通信技术，通过互联网进行数据上传，从而保证数据传输安全、稳定以及快捷。

2） Pid光离子或者电化学原理传感器技术，高精度模拟量采集单元，以得到VOCs浓度的准确量化数据。

3） 当网络中断时监测数据可缓存到本地，待网络恢复后立即将数据补传到监控平台。

1.2 产品功能

1） 数据采集：实时监测VOCs浓度以及温湿度。

2） 数据存储：能够存储实时数据并保存历史数据，具备断电保护功能，断电后所存储的数据不丢失，故障修复后续传功能。

3） 数据通信：使用4G通信来进行数据传输，支持远程及本地配置设备参数。

4） 数据平台：本司提供免费云平台，并可协助客户对接政府或客户自建平台。通过数据平台可以实时了解整个辖区范围内所有TVOCs在线监测仪设备的运行情况，可以查询、统计不同阶段的VOCs监测情况绘制实时曲线。

5） 人机交互：通过7寸全彩 LCD显示屏触摸按键可以直接查看实时数据，查询历史数据，同时还可以通过触摸屏设置设备时间、设备编号等参数。

1.3 产品说明

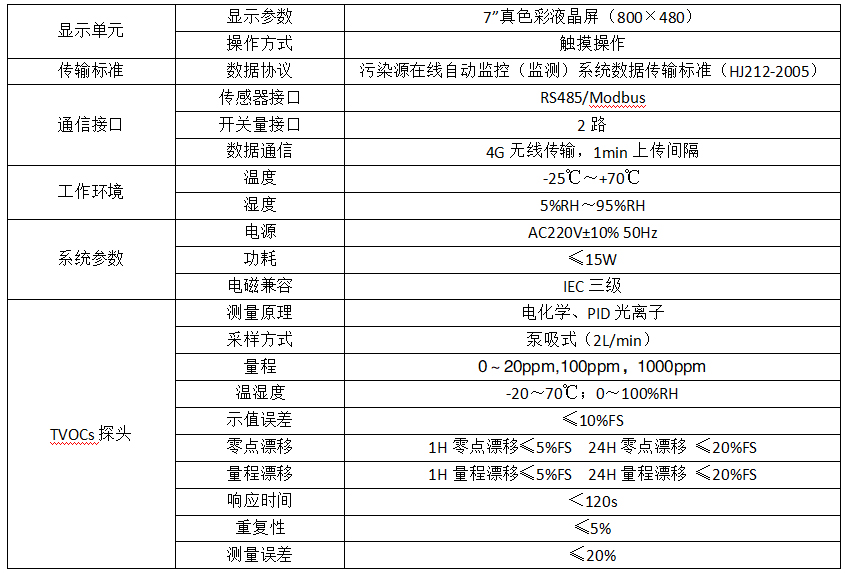

1.3.1 技术参数

表1：

2.设备操作

2.1主页界面

VOCs在线监测仪的主页界面主要由三部分组成（如图1所示），分别是：主数据显示区，标题显示区，按键选项区。

1） 主数据显示区：包括了VOCs浓度和温湿度。

2） 标题显示区：包括了标题显示， 4G信号强度显示和本司云平台连接状态显示。

3） 按键选项区：包括平台、系统、主页和单位转换四个选项。

4） 单位转换：支持mg/m3与ppm转换。

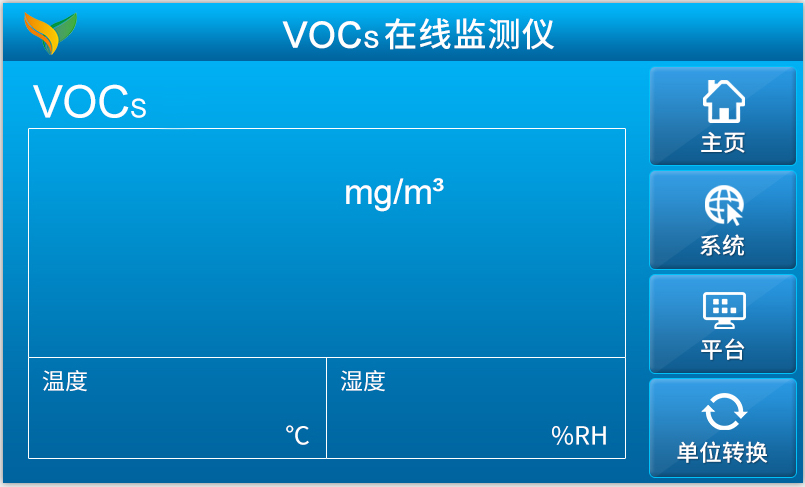

图1 主页界面示意图

2.2平台设置界面

本机为方便客户使用，具有多平台数据上传功能，默认会上传本公司平台，此外可添加3个客户平台，并支持不同协议上传，协议适配需平台方配合（如图2所示）。点击设置界面的按键选项区中的“平台设置”功能图标，即可进入平台设置页面。此页面主要包括两部分，APN接入点，APN账号，APN密码，平台地址及端口号设置。

①协议号：协议号为VOCs在线监测仪数据传输协议的类型好，默认协议号为0，若需要增加非国标协议请联系本司定制开发。

②平台地址：平台地址是客户指定对接平台的IP地址（支持3个客户平台上传），若不需要时平台地址为“NULL”。若需要上传客户平台请按顺序填入平台IP地址和端口号。若能正常连接客户平台，则会在主页平台状态显示块显示平台连接状态“正常”，若连接异常则不会显示。

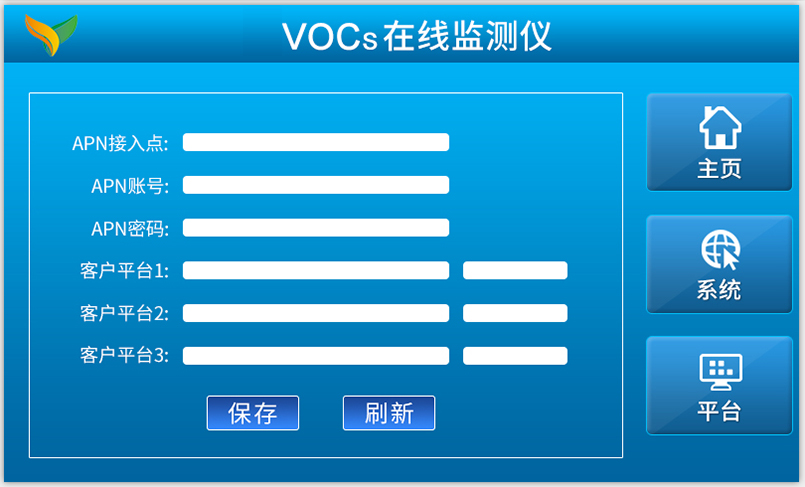

图2 平台设置界面示意图

2.3系统界面

点击主页界面的按键选项区中的“系统”功能图标，即可进入产品的系统功能界面（如图3所示）。系统界面主要是展示了本设备的设备IP、MN号、VOCs报警值，VOCs报警使能等。如需离开系统信息界面，直接点击“主页”功能图标即可。

MN号：VOCs在线监测仪的MN号是机器唯一识别码，最大支持32位大小写字母及数字组合，可自由设置。

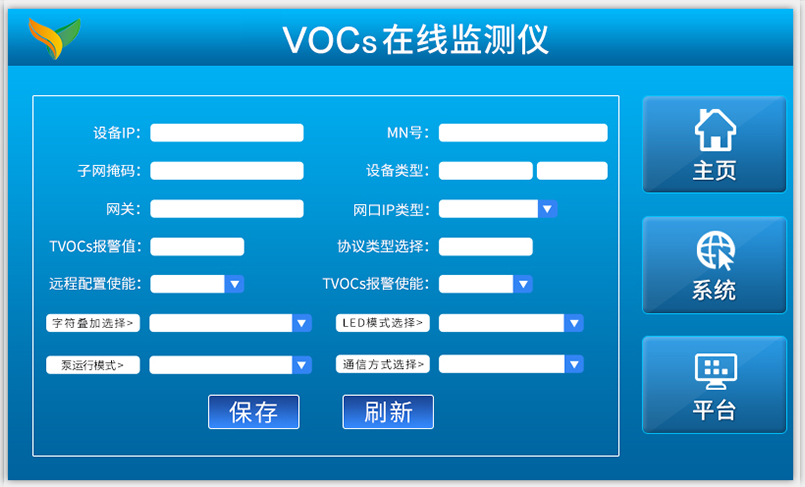

图3 系统信息界面示意图

3.智能运维终端平台

智能运维终端平台是基于web服务的智慧系统，平台支持实时查看设备运行在线状态，油烟浓度、颗粒物浓度（如图4所示）以及设备在线升级（如图5所示）等众多功能。

3.1 产品功能

1）权限管理

支持自主划分账号权限，可以设定那些设备该账号拥有查看删除的权力

2）数据查看

支持按分钟、小时、月实时查看设备传递数据

3）超标报警

当设备出现数值过高或超过某些阈值后，会发送给用户短信报警

4）在线地图

设备会以点状的形式在地图上展现出来

5）历史数据

支持按分钟、小时、日、月、年查看设备的历史数据

6）报警日志

支持查看设备出现的报警日志时间，和超标浓度等指标

7）综合日报

每日将设备运行状态、超标设备、整理成报表的形式

8）在线升级

支持将设备远程在线进行升级系统

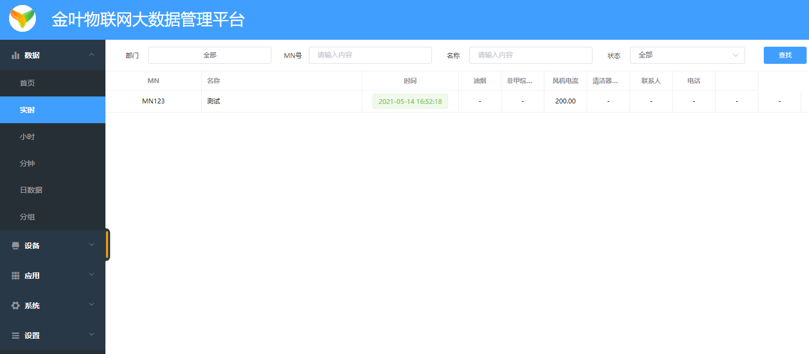

图4智能运维终端平台首页

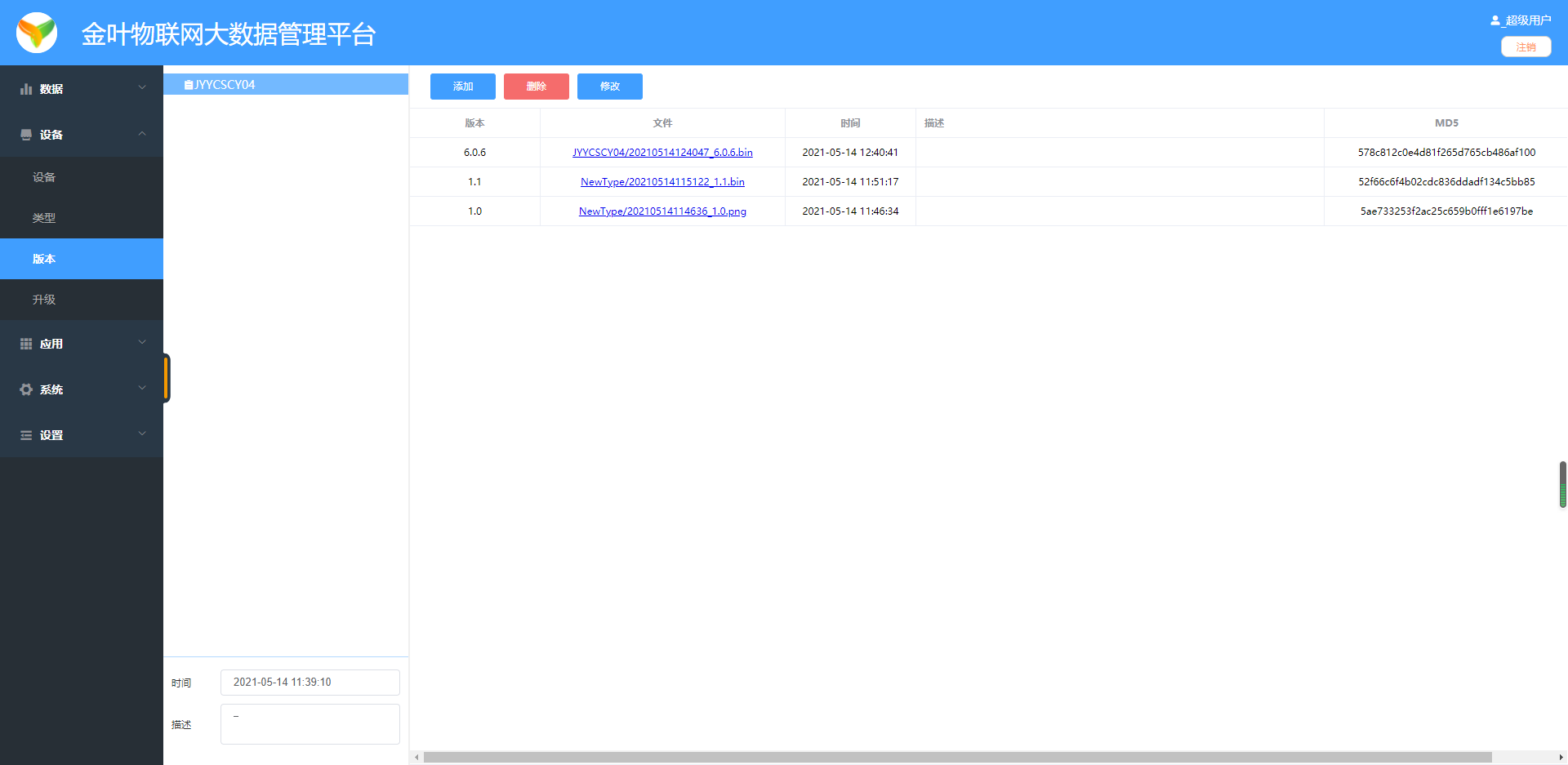

图5设备在线升级页面
